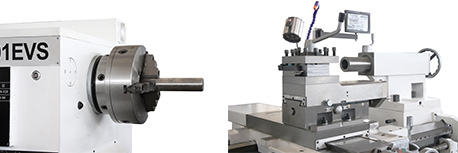

Elemento
|
Unidad |
CW6191 EVS |
Procesamiento |
|
|
Diam. máx. de giro sobre bancada |
mm |
Φ910 |
Diam. máx. de giro sobre carro |
mm |
Φ580 |
Longitud máx. de la pieza |
mm |
1500/2000/3000 |
Longitud máx. de torneado |
mm |
1350/1850/2850 |
Husillo |
|
|
Nariz del husillo |
|
D11 |
Diam. del orificio del husillo |
mm |
Φ105 |
Diam. y conicidad del orificio del husillo |
|
MétricoΦ120 1:20 |
Pasos de velocidad |
|
4 marchas (sin escalonamiento en cada una) |
Rango de velocidad |
rpm |
10~90、20~180、40~320、80~630 |
Avance |
|
|
Número de avances longitudinales |
|
56 |
Rango de avance longitudinal (1:1) |
mm/r |
0.1~1.52 |
Rango de avance longitudinal (8:1) |
mm/r |
0.8~12.16 |
Rango de avance longitudinal (usando engranajes de cambio) |
mm/r |
0.065~0.76 |
Número de avances transversales |
|
56 |
Rango de avances transversales |
|
La mitad de los avances longitudinales |
Velocidad de movimiento rápido longitudinal |
mm/min |
4000 |
Velocidad de movimiento rápido transversal |
mm/min |
2000 |
Rango de roscado y número |
|
|
Rosca métrica |
|
1 ~ 120mm/43 |
Rosca en pulgadas |
|
14 ~ 1T.P.I/26 |
Rosca de módulo |
|
0.5 ~ 60mm /45 |
Rosca D.P. |
|
28 ~ 1 DP/24 |
Paso del tornillo longitudinal |
mm |
12 |
Desplazamiento |
|
|
Distancia desde el centro del husillo a la superficie de soporte de la herramienta |
mm |
33 |
Tamaño máx. de la espiga de la herramienta (A×L) |
mm |
32×32 |
Desplazamiento máx. del carro transversal |
mm |
550 |
Ángulo máx. de giro del portaherramientas medio |
|
±90° |
Desplazamiento máx. del carro superior |
mm |
200 |
Desplazamiento transversal máx. del contrapunto |
mm |
±15 |
Manguito del contrapunto |
|
|
Conicidad del orificio |
|
M.T.No.6 |
Desplazamiento máx . |
mm |
250 |
Diam. externo |
mm |
100 |
Otras |
|
|
Potencia del motor principal |
kW |
15 |
Potencia del motor de avance rápido |
kW |
1.1 |
Potencia de la bomba de refrigerante |
W |
90 |
Dimensiones generales (L×A×H) |
mm |
3660/4155/5155×1450×1510 |
Peso neto |
kg |
4950/5250/5900
|
