Artículo |
Unidad |
CW61140/CW62140 |
CW61160/CW62160 |
Procesamiento |
|
|
|
Dia. Máx. de giro sobre la cama |
mm |
Ф1400 |
Ф1600 |
Dia. Máx. de giro sobre el carro |
mm |
Ф1060 |
Ф1260 |
Dia. Máx. de giro en la abertura (solo para la serie 62) |
mm |
Ф1930 |
Ф2110 |
Ancho de la cama |
mm |
970 |
Longitud máx. de la pieza |
m |
1.5/2/3/4/5/6/8/10/12 |
Longitud torneada máxima |
m |
1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8 |
Longitud efectiva de la abertura |
mm |
590 |
Peso máx. de la pieza (entre centros) |
kg |
6000 |
Husillo |
|
|
|
Nariz del husillo |
|
A₂-15 |
Diámetro del husillo |
mm |
Ф130 |
Conicidad del husillo |
|
Métrico Ф140 1:20 |
Pasos de velocidad del husillo |
|
24(Normal) 12(Reversa) |
Rango de velocidad del husillo |
rpm |
2.5~250 |
Paso y Diámetro del tornillo de bola longitudinal |
mm |
12/Ф70 |
Número de avances longitudinales y transversales |
|
97 |
Avance |
|
|
|
Rango de avance longitudinal |
mm/r |
0.1~12 |
Rango de avance transversal |
mm/r |
0.05~6 |
Rango de avance del portaherramientas medio |
mm/r |
0.025~3 |
Corte de roscas |
|
|
|
Rango/No. de roscas métricas |
|
1~120mm/45 |
Rango/No. de roscas en pulgadas |
|
30~1/4T.P.I/42 |
Rango/No. de D.P. |
|
1/2~60D.P/48 |
Rango/No. de módulos |
|
0.5~60M.P/46 |
Movimiento rápido |
|
|
|
Longitudinal |
mm/min |
3740 |
Transversal |
mm/min |
1870 |

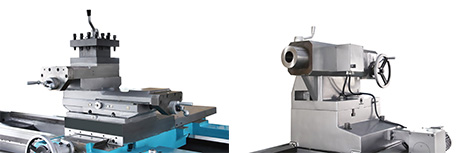

Contrapunto |
|
|
|
Diámetro externo |
mm |
Ф160 |
Conicidad del agujero |
mm |
Métrico Ф80 |
Des plazamiento máx. |
mm |
300 |
Distancia vertical desde el centro del husillo hasta la base de instalación |
mm |
51 |
Desplazamiento del carro compuesto |
mm |
400 |
Ángulo de giro del portaherramientas |
Grados |
±90 |
Desplazamiento máx. del carro transversal |
mm |
840 |
900 |
Tamaño máx. de la herramienta (A×A) |
mm |
50×50 |
Potencia del motor principal |
kW |
22 |
Potencia del motor de avance rápido |
kW |
1.5 |
Potencia de la bomba de refrigerante |
W |
0.25 |
Dimensiones totales de la máquina de 3 m (L×A×A) |
mm |
6100×2080×2130 |
6100×2130×2300 |
Peso neto de la máquina de 3 m |
kg |
14100 |
15100
|
