C6140W/6250B/6256B/6266B

Tornos manuales

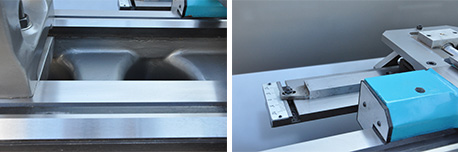

El sistema de husillo es de alta rigidez y precisión. La estructura de alimentación rápida está disponible en la plataforma. El cabezadopta una estructura de embrague.

Artículo	Unidad	C6140W	C6250B	C6256B	C6266B
Procesamiento
Diámetro máximo de giro sobre bancada	mm	Ф420	Ф500	Ф560	Ф660
Diámetro máximo de giro sobre la corredera	mm	Ф220	Ф310	Ф330	Ф420
Diámetro máximo de giro en el hueco	mm	-	Ф720	Ф750	Ф870
Longitud máxima de la pieza de trabajo	mm	1000/1500/2000	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000
Longitud máxima torneada	mm	890/1390/1890	850/1350/1850/2850	850/1350/1850/2850	850/1350/1850/2850
Longitud del hueco	mm	200	200	200	200
Ancho del bancada	mm	405	405	405	405
Husillo
Nariz del husillo		C6	D8	D8	D8
Orificio del husillo	mm	Ф56	Ф80	Ф80	Ф80
Cono del orificio del husillo		M.T.No.6	M.T.NO.7	M.T.NO.7	M.T.NO.7
Pasos de velocidad del husillo		24	24	24	24
Rango de velocidad del husillo	rpm	9~1600	9~1600	10-1800	9~1600
Rosca
Rosca métrica		0.5~224mm/48	1~224mm/46	1~224mm/46	1~224mm/46
Rosca en pulgadas		72~1/8T.P.I/48	28~1/8T.P.I/46	28~1/8T.P.I/46	28~1/8T.P.I/46
Rosca D.P.		56~1/4D.P/45	56~1/4D.P/45	56~1/4D.P/45	56~1/4D.P/45
Rosca de módulo		0.5~112M.P/42	0.5~112M.P/42	0.5~112M.P/42	0.5~112M.P/42
Avance
Rango de avance longitudinal	mm	0.028~6.43	0.063~6.43	0.063~6.43	0.063~6.43
Rango de avance transversal	mm	0.012~2.73	0.027~2.73	0.027~2.73	0.027~2.73
Tamaño máximo del mango de la herramienta (W×H)	mm	25×25	25×25	25×25	25×25
Recorrido del carro porta-herramientas	mm	145	145	145	145
Recorrido máximo del carro transversal	mm	320	340		360
Velocidad de desplazamiento rápido Z	m/min	4.5	4.5	4.5	4.5
Velocidad de desplazamiento rápido X	m/min	1.9	1.9	1.9	1.9
Contrapunto
Cono del agujero		M.T.No.5	M.T.No.5	M.T.No.5	M.T.No.5
Recorrido máximo	mm	150	150	150	150
Diámetro externo	mm	Ф75	Ф75	Ф75	Ф75
Otros
Potencia del motor principal	kW	7.5	7.5	7.5	7.5
Dimensiones generales (L×A×H)	mm	2500/3000/3500×1000×1285	2500/3000/3500/4500× 1280/1070x1290	2500/3000/3500/4500× 1280/1070×1350	2500/3000/3500/4500× 1280/1070×1450
Peso neto	kg	2550/2750/2950	2750/3000/3250/3600	2400/2650/2900/3250	3000/3200/3400/3900

Las especificaciones, descripciones de texto, configuraciones, imágenes, colores, etc. aquí contenidas están sujetas a modificaciones sin previo aviso y, por lo tanto, sin obligación alguna.
