Ítem |
Unidad |
CK61140E |
CK61160E |
CK61200E |
|
Procesamiento |
|
|
|
|
|
Diámetro máx. de corte para piezas de disco |
mm |
Φ1400 |
Φ1600 |
Φ1600mm |
|
Diámetro máx. de corte para piezas de eje |
mm |
Φ990 |
Φ1190 |
Φ1580mm |
|
Ancho de la cama |
mm |
970 |
970 |
970 |
|
Longitud máx. de la pieza de trabajo |
m |
1.5/2/3/4/5/6/8/10 |
1.5/2/3/4/5/6/8/10 |
1.5/2/3/4/5/6/8/10 |
|
Longitud máx. de torneado |
m |
1.3/1.8//2.8/3.8/4.8/5.8/7.8/9.8 |
1.3/1.8//2.8/3.8/4.8/5.8/7.8/9.8 |
1.3/1.8//2.8/3.8/4.8/5.8/7.8/9.8 |
|
Husillo |
|
|
|
|
|
Nariz del husillo |
|
A₂-15 |
A₂-15 |
A₂-15 |
|
Diámetro del husillo |
mm |
Φ130 |
Φ130 |
Φ130 |
|
Conicidad del orificio del husillo |
|
Métrica Φ140 1:20 |
Métrica Φ140 1:20 |
Métrica Φ140 1:20 |
|
Pasos de velocidad del husillo |
|
2 rangos (sin escalones en cada uno) |
2 rangos (sin escalones en cada uno) |
2 rangos (sin escalones en cada uno) |
|
Rango de velocidad del husillo |
r/min |
2.5~270 |
2.5~270 |
2.5~270 |
|
Avance |
|
|
|
|
|
Avance rápido del eje Z |
m/min |
6 |
6 |
6 |
|
Avance rápido del eje X |
m/min |
5 |
5 |
5 |
|
Recorrido |
|
|
|
|
|
Recorrido máx. del eje Z |
|
1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8m |
1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8m |
1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8m |
|
Recorrido máx. del eje X |
mm |
820 |
900 |
900 |
|
Torreta |
|
|
|
|
|
Estaciones del portaherramientas |
|
4 estaciones |
4 estaciones |
4 estaciones |
|
Sección transversal de la herramienta |
mm |
50×50 |
50×50 |
50×50 |
|
Cabezal móvil |
|
|
|
|
|
Diámetro externo |
mm |
Φ160 |
Φ160 |
Φ160 |
|
Conicidad del manguito del cabezal móvil |
|
Métrica Φ80 |
Métrica Φ80 |
Métrica Φ80 |
|
Recorrido máx. del manguito del cabezal móvil |
mm |
300 |
300 |
300 |
|
Otros |
|
|
|
|
|
Entrada mínima |
mm |
0.001 |
0.001 |
0.001 |
|
Potencia del motor principal |
kW |
26 |
26 |
26 |
|
Potencia de la bomba de refrigeración |
w |
37 |
37 |
37 |
|

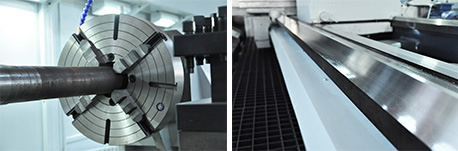

Diámetro del mandril |
|
Φ1250 (4-Mordazas) |
Φ1400mm (4-Mordazas) |
Φ1400mm (4-Mordazas) |
|
Dimensiones generales (LxA×H) |
mm |
6200×2280×2130 |
6200×2280×2300 |
6200×2280×2300 |
|
Peso neto |
kg |
12700 |
13500 |
14500 |
