Artículo |
Unidad |
CK120D |

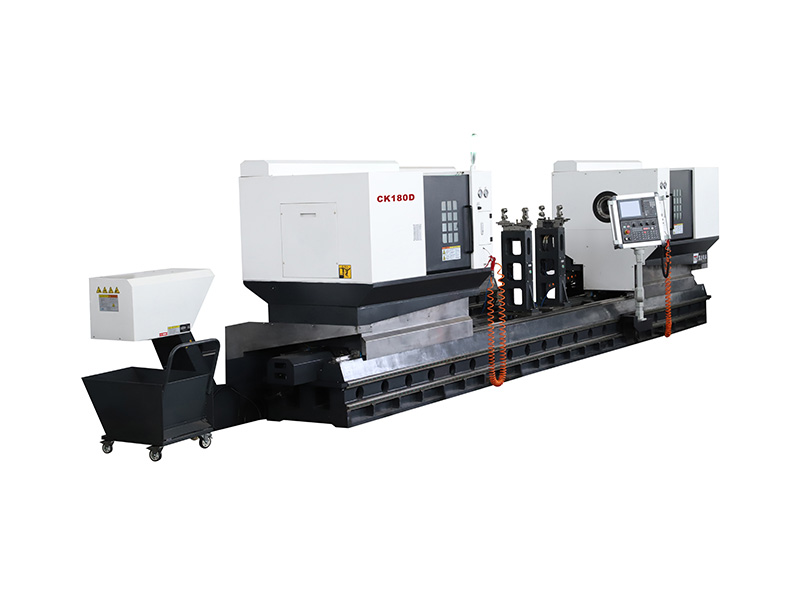

CK180D |
|
Procesamiento |
|
|
|
|
Rango de sujeción del husillo |
mm |
Ф50~Ф120 |
Ф80~Ф180 |
|
Rango de longitud de la pieza de trabajo |
mm |
750~3000 |
800~4200 |
|
Carrera máxima del eje X1, X2 |
mm |
140 |
140 |
|
Carrera máxima del eje Z1, Z2 |
mm |
600 |
600 |
|
Carrera máxima del eje Z3, Z4 |
mm |
1200 |
1800 |
|
Diámetro máximo de sujeción |
mm |
Ø120 |
Ø180 |
|
Velocidad máxima de sujeción del husillo |
r/min |
1400 |
700 |
|
Avance |
|
|
|
|
Avance rápido (X1/X2) |
m/min |
20 |
20 |
|
Avance rápido (Z1/Z2) |
m/min |
20 |
20 |
|
Avance rápido (Z3/Z4) |
m/min |
12 |
12 |
|
Torreta |
|
|
|
|
Número de estaciones de portaherramientas izquierdo y derecho |
|
4 |
4 |
|
Tamaño estándar de herramienta exterior |
mm |
25×25 |
25×25 |
|
Cabezal móvil |
|
|
|
|
Diámetro del casquillo del cabezal móvil izquierdo y derecho |
mm |
Ø80 |
Ø80 |
|
Recorrido del casquillo del cabezal móvil izquierdo y derecho |
mm |
Ø120 |
Ø120 |
|
Cono del casquillo del cabezal móvil izquierdo y derecho |
|
M.T.No.4 |
M.T.No.4 |
|
Recorrido del cabezal móvil izquierdo y derecho |
mm |
550 |
550 |
|
Otros |
|
|
|
|
Potencia del motor del husillo izquierdo y derecho |
kW |
7.5 |
11 |
|
Dimensiones totales (L×A×A) |
mm |
6800×1800×1700 |
8000×1800×1700 |
|
Sistema CNC |
|
Mitsubishi M80A |
Mitsubishi M80A
|
