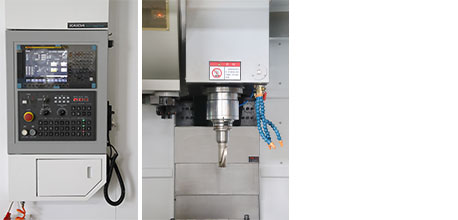

Elemento |
Unidad |
KDVM1370L |
KDVM1580L |
|
Recorrido |
|
|
Recorrido del eje X |
mm |
1300 |
1500 |
|
Recorrido del eje Y |
mm |
700 |
800 |
|
Recorrido del eje Z |
mm |
700 |
700 |
|
Distancia desde el centro del husillo hasta la superficie de la guía de la columna |
mm |
752 |
950 |
|
Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo |
mm |
150-850 |
180-880 |
|
Mesa de trabajo |
|
|
Tamaño de la mesa |
mm |
1500×700 |
1700×800 |
|
Ranura en T (ancho x número x separación) |
mm |
18×5×145 |
22×5×150 |
|
Carga máxima de la mesa |
kg |
900 |
1500 |
|
Sistema del husillo |
|
|
Cono y diámetro del husillo |
|
BT40/Φ150 |
BT50/Φ155 |
|
Velocidad del husillo |
rpm |
8000 |
6000 |
|
Potencia del motor del husillo |
kW |
11/15 |
15/18.5 |
|
Sistema de alimentación |
|
|
Velocidad de movimiento rápido de los ejes X/Y/Z |
m/min |
20/20/20 |
20/20/20 |
|
Torque del motor de los ejes X/Y/Z |
Nm |
27/27/27 |
27/27/27 |
|
Guía lineal de rodillos del eje X |
mm |
45 |
55 |
|
Guía lineal de rodillos del eje Y |
mm |
45 |
45 |
|
Guía lineal de rodillos del eje Z |
mm |
45 |
55 |
|
Precisión de posicionamiento de los ejes X/Y/Z |
mm |
≤0.001/0.008/0.008 |
≤0.001/0.008/0.008 |
|
Precisión de repetición de los ejes X/Y/Z |
mm |
≤0.008/0.006/0.006 |
≤0.008/0.006/0.006 |
|
Sistema de cambio de herramientas |
|
|
Capacidad del almacén de herramientas |
piezas |
24 |
24 |
|
Diámetro máximo de la herramienta (espacio adyacente/espacio adyacente) |
mm |
Ф78/Ф120 |
Ф112/Ф200 |
|
Peso máximo de la herramienta |
kg |
8 |
18 |
|
Longitud máxima de la herramienta |
mm |
300 |
300 |
|
Tiempo de cambio de herramienta (T-T) |
Seg. |
2 |
4 |
|
Otros |
|
|
Método de descarga del husillo |
|
neumático |
neumático |
|
Modo de conexión del motor de los ejes X/Y/Z |
|
tipo directo |
tipo directo |
|
Dimensiones generales (LxWxH) |
|
3850x2770x2835 (sin transportador de virutas) |
3900x3275x3150 (sin transportador de virutas) |
|
Peso de la máquina |
t |
9.5 |
13 |
|
Sistema CNC |
|
FANUC 0i MF（5） |
FANUC 0i MF（5）
|
