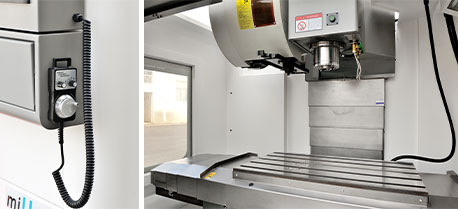

Ítem |
Unidad |
KDVM800LA |
KDVM1000LA |
|
Recorrido |
|
|
Recorrido eje X |
mm |
800 |
1000 |
|
Recorrido eje Y |
mm |
520 |
520 |
|
Recorrido eje Z |
mm |
520 |
520 |
|
Distancia desde el centro del husillo hasta la superficie de la guía de la columna |
mm |
550 |
550 |
|
Distancia desde la nariz del husillo hasta la superficie de la mesa de trabajo |
mm |
150-670 |
150-670 |
|
Mesa de trabajo |
|
|
|
|
Tamaño de la mesa |
mm |
950×510 |
1130×510 |
|
Ranura T (ancho x número x espaciado) |
mm |
18×5×100 |
18×5×100 |
|
Carga máxima de la mesa |
kg |
800 |
800 |
|
Sistema del husillo |
|
|
Cono y diámetro del husillo |
|
BT40/Φ150 |
BT40/Φ150 |
|
Velocidad del husillo |
rpm |
8000 |
8000 |
|
Potencia del motor del husillo |
kW |
11/15 |
11/15 |
|
Sistema de alimentación |
|
|
Velocidad de movimiento rápido en ejes X e Y |
m/min |
36/36 |
36/36 |
|
Velocidad de movimiento rápido en eje Z |
m/min |
30 |
30 |
|
Torque del motor en ejes X/Y/Z |
Nm |
20/20/20 |
20/20/20 |
|
Guía lineal de bolas en el eje X |
mm |
35 |
35 |
|
Guía lineal de bolas en ejes Y/Z |
mm |
35 |
35 |
|
Precisión de posicionamiento en ejes X/Y/Z |
mm |
≤0.006/0.006/0.006 |
≤0.008/0.006/0.006 |
|
Precisión de repetición en ejes X/Y/Z |
mm |
≤0.004/0.004/0.004 |
≤0.005/0.004/0.004 |
|
Sistema de cambio de herramientas |
|
|
Capacidad del almacén de herramientas |
piezas |
24 |
24 |
|
Diám. máx. de la herramienta (espacio adyacente/espacio adyacente) |
mm |
Ф78/Ф120 |
Ф78/Ф120 |
|
Peso máx. de la herramienta |
kg |
8 |
8 |
|
Longitud máx. de la herramienta |
mm |
300 |
300 |
|
Tiempo de cambio de herramienta (T-T) |
Seg. |
2 |
2 |
|
Otros |
|
|
|
|
Método de descarga del husillo |
|
pneumático |
pneumático |
|
Modo de conexión del motor en ejes X/Y/Z |
|
tipo directo |
tipo directo |
|
Dimensiones generales (LxWxH) |
|
2600x2300x2700 (sin transportador de virutas) |
3060x2300x2700 (sin transportador de virutas) |
|
Peso de la máquina |
t |
5.35 |
5.58 |
|
Sistema CNC |
|
FANUC 0i MF（5） |
FANUC 0i MF（5）
|
